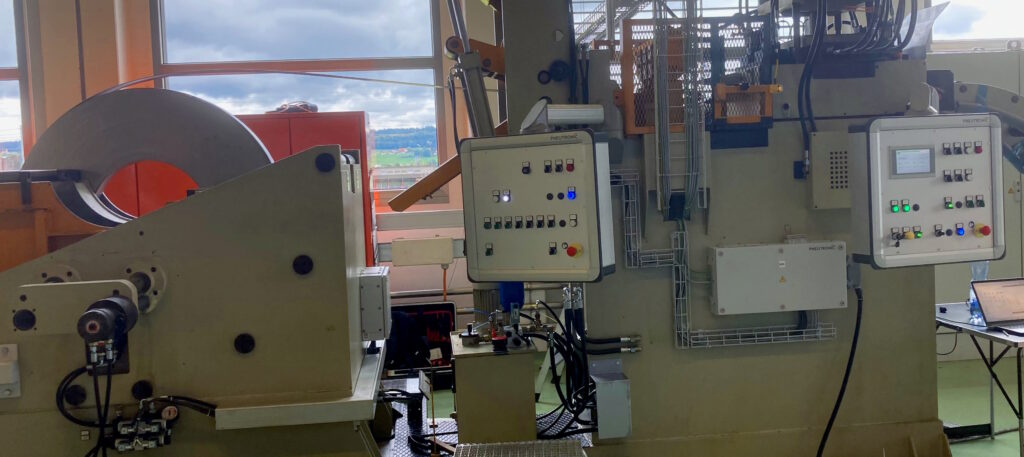

Pneutronic realisierte das Steuerungsretrofit der bestehenden Bandrichtanlage SARONNI für den Einsatz im Stanzprozess. Die Anlage verarbeitet Bandmaterial ab Coil, richtet es über vier verstellbare Richtwalzen und übergibt es prozesssicher an die nachfolgende Feinschneidpresse. Im Zuge des Projekts wurde nicht nur die Maschinensteuerung technisch modernisiert und die Bedienung vereinfacht, sondern auch die Anbindung an die Bruderer / Feintool xft Presse erneuert und in die neue Steuerungsarchitektur integriert. So entstand eine durchgängige Lösung für Bandzuführung, Bandübergabe, Pressenschnittstelle und einen langfristig zuverlässigen, servicefreundlichen Weiterbetrieb.
Ausgangslage
Die bestehende Steuerung der Bandrichtanlage war nur noch eingeschränkt support- und ersatzteilfähig. Gleichzeitig sollte der bewährte Produktionsablauf mit Coilzuführung, Bandrichten, Bandübergabe und Pressenschnittstelle beibehalten werden. Ziel des Projekts war deshalb ein Retrofit der Maschinensteuerung, das den bestehenden Prozess ohne grundlegende mechanische Änderungen weiterführt und die Anlage für den industriellen Dauerbetrieb absichert.
Umsetzung
Pneutronic erneuerte die komplette Steuerungstechnik der Anlage und integrierte eine moderne Automatisierungsplattform mit neuer Visualisierung, neuem Schaltschrank und überarbeiteter elektrischer Anbindung. Die Richtmaschine blieb dabei vollständig in den bestehenden Produktionsprozess eingebunden und kommuniziert weiterhin über definierte Hardwaresignale mit der nachfolgenden Presse.

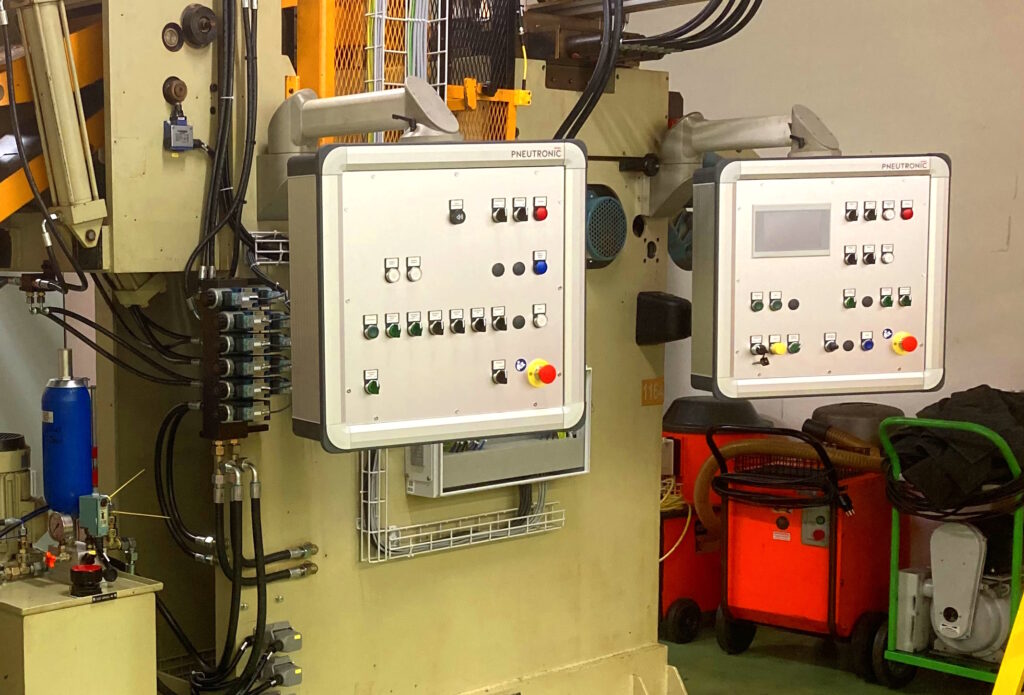

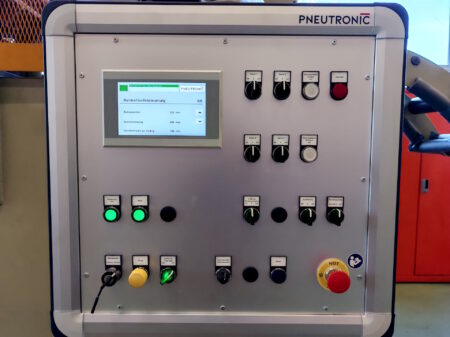

Die neue Lösung basiert auf einer Beckhoff-Steuerung mit TwinCAT 3, EtherCAT und integrierter Safety-Funktionalität. Ergänzt wird das System durch ein 7-Zoll-Touchpanel, zwei stationäre Bedienpanels und eine mobile Bedienstelle für Einrichtbetrieb, Materialzuführung, Bandvorschub und Servicefunktionen. Auch zentrale Funktionen wie Bandschlaufenregelung, Richtwalzenverstellung, Abzugswalzen, Muldenhaspel, Andrückarm, Einführtisch und Pressenfreigabe wurden in die neue Steuerungsarchitektur integriert.
Ergebnis
Mit dem Retrofit entstand eine modernisierte Bandrichtanlage mit neuer Beckhoff-Steuerung, strukturierter HMI-Visualisierung und sauber integrierter Schnittstelle zur Feinschneidpresse. Die neue Lösung verbessert die Bedienerführung, erhöht die Wartungs- und Servicefreundlichkeit und schafft eine stabile Basis für die prozesssichere Verarbeitung von Bandmaterial ab Coil.
Damit bleibt die bestehende Anlage wirtschaftlich nutzbar und ist weiterhin sauber in den Feinschneidprozess, die Bandzuführung, die Bandübergabe, die Pressefreigabe sowie die erforderlichen Signale wie Not-Halt, Schutztüren und Bereit-Signal eingebunden.
